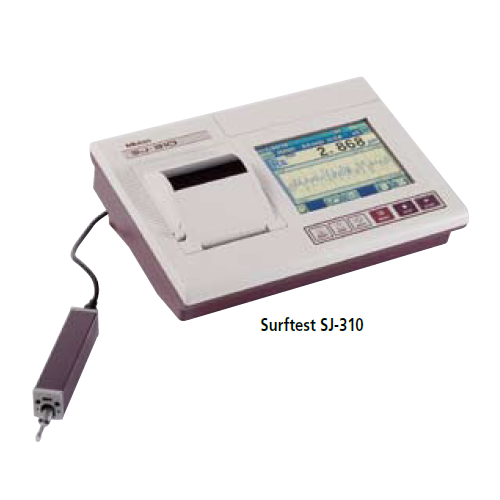

表面粗糙度测量仪SJ-310型

特点: SJ-310

5.7 英寸彩色大型号液晶触控式面板。

出众的用户界面提供直观易于理解的可操作性。

符合以下标准：JIS（JIS-B0601-2001，JISB0601-1994，JIS B0601-1982），VDA，ISO-1997 和ANSI。

开始测量按钮和其他经常使用的按钮经过强化处理，极具耐磨损和免受车间污染物的不利影响。

配备大容量的电池，完全充电情况下，最多可以进行约1500 次的测量。

提供便于携带的保护盒子。

高速打印机安装在处理单元上。根据不同的应用需求，可以选择横向或组合模式。支持纸张节省模式。

显示界面支持16 种语言，可以自由切换。

测量单元可以保存10 组测量条件，选配的存储卡可以保存测量条件和测量曲线。

技术参数: SJ-310

X 轴 (驱动部)

   测量范围: 17.5, 5.6mm ( 横向驱动部型)

   测量速度: 0.25, 0.5, 0.75mm/s 1mm/s( 返回)

检出器

   范围: 360μm (-200μm - +160μm)

   检测方法: 有轨测量

   测力: 0.75mN 或 4mN

   测针针尖: 金刚石, 90º / 5μmR(60º / 2μmR

   导头曲率半径: 40mm

   导头压力: 小于 400mN

   类型: 差动电感式

电源: 通过AC 适配器／可充电镍氢电池

   充电时间: 4 小时(最大)

   电池寿命: 最多可测量 500 次 (不包括打印)

外部数据/ 输出: RS-232C I/F, SPC 输出

数据存储: 记忆卡 (可选 12AAA841)

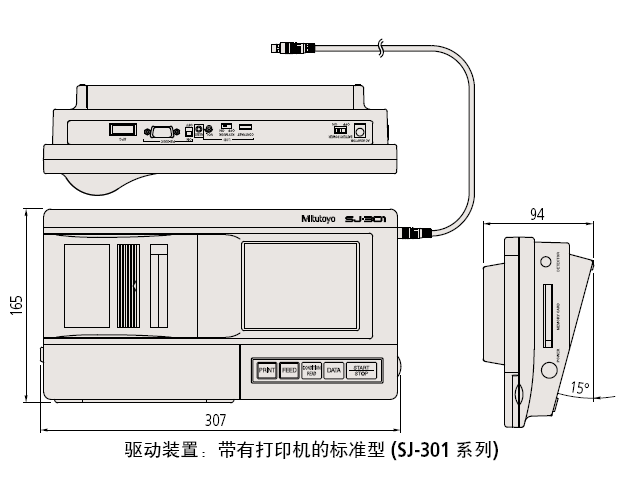

尺寸 (WxDxH)

   控制器: 275 x 109 x 198mm

   驱动部: 115 x 23 x 26mm

重量

   控制器: 大约 1.7kg

   驱动部: 0.2kg

评价能力: SJ-310

适用标准:

JIS' 82, JIS' 94, JIS' 01, ISO' 97, ANSI, VDA

评价轮廓:

P (原始轮廓), R (表面粗糙度曲 线), DIN4776, 粗糙度曲线motif

评价参数:

Ra, Ry, Rz, Rt, Rp, Rq, Rv, Rsk, Rku, Rc, RSm, S, RPc, R3z,Rmr(c), Rpk, Rvk, Rδc,, Rk, Mr1, Mr2, Lo, Rppi, R, AR, Rx,A1, A2,Vo, HSC, Rmr, SK, Ku, RΔa, RΔq, Rlr,λa,λq,Rpm,RzJIS (JIS'01),tp (ANSI), Htp (ANSI), Wte, Wx, W, AW,Rz1max (ISO), Rmax(VDA, ANSI, JIS'82), 可定制

分析图表:

   支撑曲线 (BAC), 振幅分布曲线 (ADC)

滤波类型 2CR, PC75, 高斯

截止波长 lc: 0.08, 0.25, 0.8, 2.5, 8mm

              ls: 2.5, 8mm

取样长度: 0.08, 0.25, 0.8, 2.5, 8mm;

取样数 (x n):

x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意长度(0.3 to16.0mm: 0.01mm 之间)

x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意长度(0.3 to 5.6mm: 0.01mm 之间)*

* 横向驱动器

打印机 热敏打印机

打印宽度 48mm (纸宽: 58mm)

记录倍率

   垂直: 10X - 100,000X, 自动

   水平: 1X - 1,000X, 自动

功能: SJ-310

用 户自定义: 期望获得的参数可以挑选出来，用于计算和显示

统计 处理 : 最大值, 最小值, 均值、 标准偏差, 合格率, 每个参数的频率分布表

GO/NG 判断规则: 平均值、 16% 规则, 最大值规则平均值规则，标准差 (1σ, 2σ,3σ)

存储: 内置存储器: 测量条件(10 套)

记忆卡(选配) : 500 个测量条件10000 个测量轮廓，500 显示图像，文本文件(测试条件/ 测量轮廓/ 评价轮廓/ 相对负荷曲线/ 振幅分布曲线)，500个统计数据等。

校正: 输入数值自动校正/ 多次测量(最大12 次) 取平均值校正

省电功能: 自动休眠功能，ECO 模式下自动关闭背光。
