品牌 | 日本三丰Mitutoyo |
厂家货号 | 178-560-01 178-460-02 178-562-01 178-562-02 178-564-01 178-564-02 |
抢购价 | 面议 |
2.4 英寸大型号彩色易读液晶显示器,内置黑暗环境中提高可见度的背光灯。 使用装置前面和滑动盖板下方的按钮可使操作Surftest SJ-210 变得简便。 最大10 个测量条件和一条测量曲线可以存储进内部存储器。 内置储存器可保存多达十项测量结果。 具有密码保护功能,可以防止非正常操作并可以保护您的设置。 显示界面支持16 种语言并能自由转换。 警报装置在累积测量距离超过预设限制时将报警。
表面粗糙度测量仪SJ-210系列
品 牌:三丰/Mitutoyo
产品描述
Surftest (表面粗糙度测量仪) SJ-210,178 系列 — 便携式表面粗糙度测量仪
特点: SJ-210
2.4 英寸大型号彩色易读液晶显示器,内置黑暗环境中提高可见度的背光灯。
使用装置前面和滑动盖板下方的按钮可使操作Surftest SJ-210 变得简便。
最大10 个测量条件和一条测量曲线可以存储进内部存储器。
内置储存器可保存多达十项测量结果。
具有密码保护功能,可以防止非正常操作并可以保护您的设置。
显示界面支持16 种语言并能自由转换。
警报装置在累积测量距离超过预设限制时将报警。
SJ-210Surftest 符合以下标准:JIS (JISB0601-2001,JIS-B0601-1994, JIS B0601-1982), VDA,ISO-1997 以及 ANSI。
除计算结果外,Surftest SJ-210 还可以显示组合计算结果和评价轮廓,负载曲线以及振幅分布曲线。
技术参数: SJ-210
X 轴 (驱动部)
测量范围: 17.5, 5.6mm (横向驱动部型)
测量速度: 0.25, 0.5, 0.75mm/s 1mm/s (返回)
检出器
范围: 360μm (-200μm - +160μm)
检测方法: 有轨测量
测力: 0.75mN 或4mN
测针针尖: 金刚石, 90º / 5μmR(60º / 2μmR
导头曲率半径: 40mm
导头压力: 小于 400mN
类型: 差动电感式
电源: 通过AC 适配器/可充电镍氢电池
充电时间: 大约4 小时 (取决于环境温度)
耐用性: 大约1000 次测量(根据使用条件/环境不同会有微小的出入)
外部 I/O: USB I/F, 数显输出, 打印机输出,RS-232C I/F, 脚踏开关 I/F
数据存储: 记忆卡(选件12AAL069)

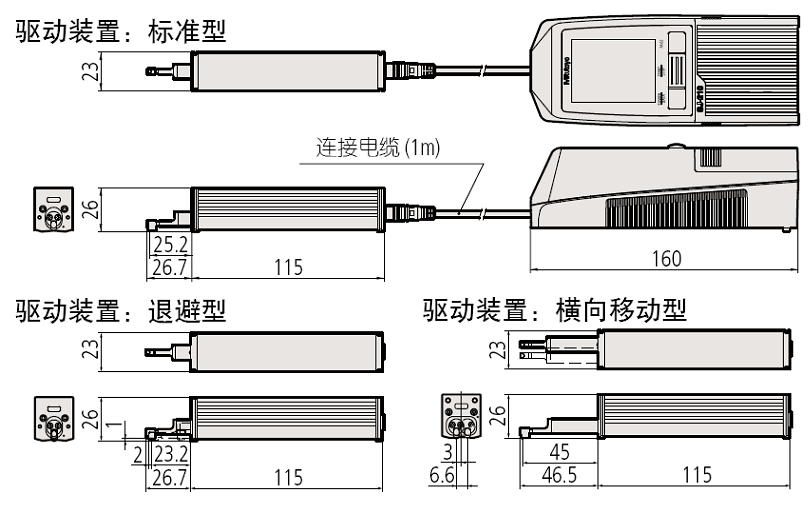

尺寸 (WxDxH)
控制器: 52.1 x 65.8 x 160mm
驱动部: 115 x 23 x 26mm
重量: 大约 0.5kg (控制器+ 驱动部+ 标准检出器)
评价能力: SJ-210
适用标准:
JIS'82 / JIS'94 / JIS'01 / ISO'97 / ANSI / VDA
评价轮廓:
原始轮廓 / 粗糙度曲线 / DF 曲线 / 粗糙度曲线- Motif
评价参数:
Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc,RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, RΔa, RΔq, Rlr, Rmr,Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rpm, tp,Htp, R,Rx, AR, 支持用户定义
分析图表: 支撑曲线 / 振幅分布曲线
滤波类型: 高斯 , 2CR75 , PC75
截止波长: lc: 0.08 , 0.25 , 0.8 , 2.5mm
ls: 2.5 , 8μm
取样长度: 0.08 , 0.25 , 0.8 , 2.5mm
取样数 (x n):
x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意长度(0.3 -16.0mm: 0.01mm 之间)
x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意长度(0.3 - 5.6mm: 0.01mm 之间)*
* 横向驱动器
功能: SJ-210
用户自定义: 期望获得的参数可以挑选出来,
用于计算和显示。
GO/NG 判断: 最大值/16%/ 标准偏差
存储测量条件: 关闭电源时保存条件
存储: 内部记忆: 测量条件(10 个), 测量曲线(1 个)
记忆卡 ( 可选): 500 个测量条件, 10000 个测量属性, 500 个显示图像 文档(测量条件/ 测量曲线/ 评价轮廓/ 轴承区曲线/ 振幅分布曲线)
校准: 输入数值自动校准/ 多次测量平均校准
性能参数 / 配置
型号 |
SJ-210 |
|||||
货号(公制) |
178-560-01 |
178-560-02 |
178-562-01 |
178-562-02 |
178-564-01 |
178-564-02 |
驱动部 |
标准型(178-230-2) |
退避型(178-235) |
横向移动型(178-233-2) |
|||

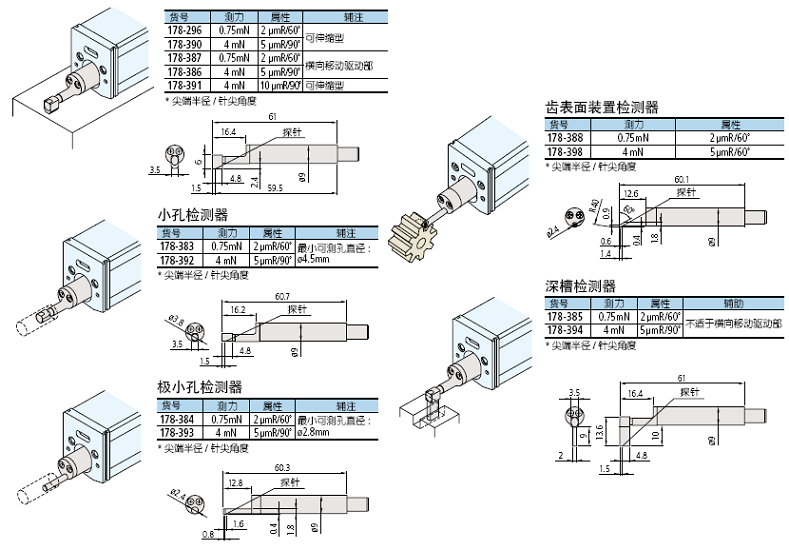

检出器 |
0.75mN型 (178-296) |
4mN型 (178-390) |
0.75mN型 (178-296) |
4mN型 (178-390) |
0.75mN型 (178-387) |
4mN型 (178-386) |
显示部 |
紧凑型(公制:(178-252) |
|||||
测针尖锥角 |
60 º |
90 º |
60 º |
90 º |
60 º |
90 º |
针尖半径 |
2μm |
5μm |
2μm |
5μm |
2μm |
5μm |
检出器测力 |
0.75mN |
4mN |
0.75mN |
4mN |
0.75mN |
4mN |
